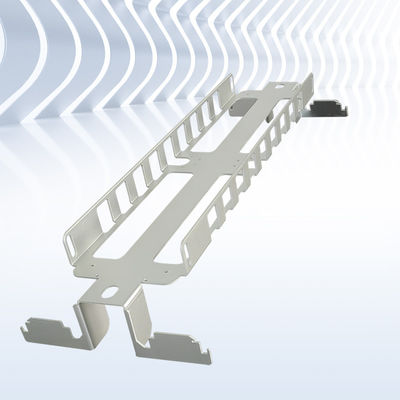

प्रेसिजन वाटरजेट कटिंग सर्विसेज फोल्डेड एल्यूमीनियम मिश्र धातु सोलर क्लैंप 6061-T6
| एमओक्यू: | 1pcs |
| मानक पैकेजिंग: | मानक निर्यात पैकेज |
विस्तृत जानकारी
उत्पत्ति के प्लेस
चीनी
ब्रांड नाम
JIMAFor
प्रमाणन
ISO9001-2008,SGS,ROHS.
उत्पाद का नाम:
प्रिसिजन जाली वाटरजेट कट एल्यूमीनियम मिश्र धातु सोलर क्लैंप 6061-T6 mm 0.1 मिमी सहिष्णुता तेजी से स्
नमूना:
अनुकूलन योग्य
आवेदन:
फ्लोटिंग सोलर सिस्टम: अपतटीय प्रतिष्ठानों के लिए खारे पानी-प्रतिरोधी। BIPV (बिल्डिंग-इंटीग्रेटेड पीव
सामग्री:
6061-T6 एल्यूमीनियम मिश्र धातु (जाली + T6 हीट-ट्रीटेड)
प्रमुखता देना:
फोल्ड वाटरजेट कटिंग सेवाएं
,एल्यूमीनियम मिश्र धातु के वाटरजेट काटने की सेवाएं
,सटीक वाटरजेट काटने की सेवाएं
उत्पाद का वर्णन
प्रेसिजन वाटरजेट कटिंग सर्विसेज फोल्डेड एल्यूमीनियम मिश्र धातु सोलर क्लैंप 6061-T6
सटीक फोर्ज और वाटरजेट-कट एल्यूमीनियम मिश्र धातु सौर क्लैंप 6061-T6 ± 0.1 मिमी सहिष्णुता त्वरित स्थापना
उत्पाद का अवलोकन
हमारे फोल्डेड एल्यूमीनियम सोलर माउंटिंग क्लैंप उच्च भार, सटीकता-महत्वपूर्ण फोटोवोल्टिक प्रणालियों के लिए इंजीनियर हैं।अति-सटीक वाटरजेट काटने की तकनीक के साथ एयरोस्पेस ग्रेड 6061-टी6 फोर्जिंग का संयोजन, ये क्लैंप अतुलनीय शक्ति-से-वजन अनुपात और सौर पैनलों, रेल और ट्रैकिंग सिस्टम के साथ निर्बाध संगतता प्रदान करते हैं।
विशेषताएं और विनिर्देश
उन्नत सामग्री एवं विनिर्माण
- सामग्रीः6061-T6 एल्यूमीनियम मिश्र धातु (झूठी + T6 गर्मी-उपचार)
- यांत्रिक गुण:तन्य शक्ति: ≥310 एमपीए∙ उपज शक्ति: ≥275 एमपीए∙ विस्तारः 12%
- संक्षारण प्रतिरोध:नमक स्प्रे/यूवी प्रतिरोध के लिए एनोडाइज्ड (20-25μm, MIL-A-8625)
- मूल प्रक्रिया:सटीक बंद-मृत्यु फोर्जिंग अनाज संरचना और थकान प्रतिरोध को बढ़ाता है
- वाटरजेट काटना:घर्षण पानी के जेट (4,200 बार) ± 0.1 मिमी सहिष्णुता के साथ क्लैंप प्रोफाइल को काटता है, थर्मल विकृति को समाप्त करता है
सटीक इंजीनियरिंग
- आयामी सटीकताःक्लैंप आंतरिक व्यासः ±0.1 मिमी
- सार्वभौमिक फिटः30-50 मिमी पैनल फ्रेम (स्लेटर, यूनिरैक आदि) के साथ संगत
- लोड क्षमताःस्थैतिक भारः 2,000N.
- सतह परिष्करणःएनोडाइज्ड मैट ब्लैक (गैर प्रतिबिंबित)
तकनीकी विनिर्देश
- आकार सीमाः30 मिमी, 35 मिमी, 40 मिमी, 50 मिमी (कस्टम आकार समर्थित)
- वजनः200 ग्राम/इकाई (सीएनसी-मशीन विकल्पों से 20% हल्का)
- तापमान सीमाः-50°C से +150°C (आर्कटिक से रेगिस्तानी वातावरण)
- मानक:आईएसओ 9001, यूएल 2703, टीयूवी रीनलैंड 2 पीएफजी 2681
मुख्य लाभ
- फोल्ड + वाटरजेट काटने के लिए तालमेलःफोर्जिंग कास्ट/एक्सट्रूडेड एल्यूमीनियम की तुलना में सामग्री घनत्व और थकान जीवन को बढ़ाता है। वाटरजेट कमजोरी के बिना ±0.1 मिमी सटीकता के साथ बोर-मुक्त, तनाव मुक्त काटने प्रदान करता है
- आजीवन स्थायित्व:क्षरण के खिलाफ एनोडाइजिंग गारंटी (सी5-एम समुद्री पर्यावरण प्रमाणित) स्व-बंद स्टेनलेस स्टील फास्टनरों के साथ शून्य रखरखाव
निर्माण प्रक्रिया
| प्रक्रिया चरण | तकनीकी सामग्री | उद्देश्य |
|---|---|---|
| फोर्जिंग | 6061-टी6 के बिल्ट्स का 400 डिग्री सेल्सियस से नीचे काटना | अनाज के प्रवाह को सुधारे, छिद्रों को समाप्त करे |
| वाटरजेट कटिंग | 5-अक्षीय घर्षण वाटरजेट कट क्लैंप प्रोफाइल (±0.1 मिमी) | बिना HAZ के जटिल आकार प्राप्त करें |
| T6 ताप उपचार | समाधान ताप उपचार + कृत्रिम उम्र बढ़ने | काटने के पश्चात शक्ति बहाल (≥310 एमपीए) |
| सीएनसी परिष्करण | ड्रिल बोल्ट छेद और डिबुर किनारों (± 0.2 मिमी सटीकता) | सीमलेस रेल/पैनल संरेखण सुनिश्चित करें |
| एनोडाइजिंग | टाइप III हार्डकोट एनोडाइजिंग (25μm) | नमक छिड़काव प्रतिरोध > 1500 घंटे |
| गुणवत्ता नियंत्रण | 3 डी सीएमएम + लोड थकान परीक्षण (50,000 चक्र) | आईईसी/यूएल/टीयूवी अनुपालन प्रमाणित करें |
आवेदन
उपयोगिता-स्केल सौर फार्मःतेज हवा वाले क्षेत्रों में कठोर, हल्के क्लैंप की आवश्यकता होती है
फ्लोटिंग सोलर सिस्टम:अपतटीय संयंत्रों के लिए खारे पानी प्रतिरोधी
बीआईपीवी (बिल्डिंग-इंटीग्रेटेड पीवी):वास्तुशिल्प परियोजनाओं के लिए सौंदर्यवादी एनोडाइज्ड फिनिश
सौर ट्रैकर्स:दो अक्षीय ट्रैकिंग प्रणालियों के लिए सटीक संरेखण
