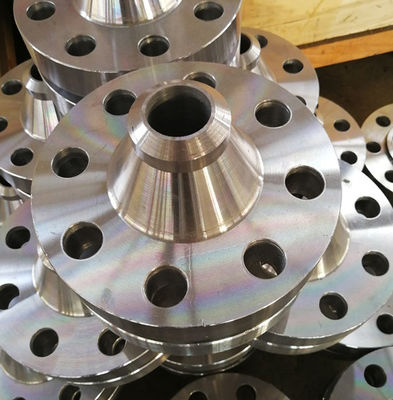

पेट्रोलियम ASTM A105 गैर मानक बोल्ट छेद के साथ कार्बन स्टील फ्लैंज के छल्ले

कस्टम आकार के पेट्रोलियम फ्लैंज रिंग (गैर मानक बोल्ट छेद) एएसटीएम ए 105 कार्बन स्टील उच्च दबाव संक्षारण प्रतिरोधी

1:उत्पाद अवलोकन:

हमारे कस्टम-आकार के पेट्रोलियम फ्लेंज रिंग्स को तेल और गैस अनुप्रयोगों के लिए डिज़ाइन किया गया है जिनमें उच्च दबाव प्रतिरोध, संक्षारण स्थायित्व और गैर-मानक विन्यास की आवश्यकता होती है।ASTM A105 कार्बन स्टील से निर्मित और जटिल ज्यामिति और कस्टम बोल्ट छेद पैटर्न को समायोजित करने के लिए सटीक मशीनिंग, ये फ्लैंग्स पाइपलाइनों, कुएं के सिर और रिफाइनरी सिस्टम में विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।

2,विशेषताएं और विनिर्देश

1. उत्कृष्ट सामग्री गुण

सामग्रीः एएसटीएम ए105 कार्बन स्टील (फोर्गेड और मानकीकृत)

मानक अनुपालनः ASME B16.5, एपीआई 6ए, NACE MR0175

यांत्रिक गुण:

तन्य शक्तिः ≥485 एमपीए

कठोरताः ≤187 HB (मशीन करने की क्षमता के लिए annealing)

संक्षारण प्रतिरोधः वैकल्पिक कोटिंग के साथ CO2/H2S वातावरण के लिए आदर्श

3परिशुद्धता विनिर्माण

कस्टम ज्यामितिः गैर-सर्कुलर या असममित आकारों के लिए लेजर स्कैन प्रोफाइल।

गैर-मानक बोल्ट छेदः ±0.2 मिमी की स्थिति सटीकता के साथ सीएनसी ड्रिलिंग

दबाव रेटिंगः वर्ग 150 से 2500 तक

सतह परिष्करणः Ra ≤3.2μm तक मशीनीकृत (या संक्षारण सुरक्षा के लिए लेपित) ।

3. तकनीकी विनिर्देश

आकार सीमाः 2 से 48 इंच नाममात्र व्यास (अनुकूलित आयाम) ।

तापमान सीमाः -29°C से 425°C (क्रियोजेनिक से उच्च ताप संचालन के लिए संगत)

आयामी सहिष्णुता:

बाहरी व्यास: ±1.5 मिमी.

4लाभः

✅ अनुकूलित डिजाइन लचीलापन

गैर-मानक बोल्ट पैटर्न और अनियमित आकारों के लिए अनुकूलित, महंगे मोल्ड के बिना, बाद में या पुरानी प्रणालियों के लिए आदर्श।

मौजूदा पाइपलाइनों में निर्बाध एकीकरण के लिए 3डी मॉडलिंग समर्थन (STEP/IGES फाइलें) ।

✅ उच्च दबाव की अखंडता

एएसटीएम ए१०५ की ढाली हुई संरचना अनाज के समान प्रवाह को सुनिश्चित करती है, जो तेल क्षेत्र के संचालन में उच्च फट शक्ति के लिए महत्वपूर्ण है।

✅ तेजी से बदलाव

15-30 दिनों में प्रोटोटाइप से बड़े पैमाने पर उत्पादन (छोटे बैच स्वीकार किए जाते हैं) ।

✅ अनुपालन और सुरक्षा

NACE MR0175 प्रमाणन अम्लीय गैस (H2S) वातावरण के लिए उपलब्ध है।

100% पीटी (प्रवेश परीक्षण) या यूटी (अल्ट्रासोनिक परीक्षण) सतह के नीचे दोषों का पता लगाने के लिए।

5, आवेदन:

तेल एवं गैसः पाइपलाइन कनेक्टर, कुएं के सिर के फ्लैंग्स, समुद्र तटीय उपकरण।

रिफाइनरीः उच्च तापमान वाले रिएक्टर के फ्लैंग्स, वाल्व मनिफोल्ड।

पेट्रोकेमिकलः एसिड प्रतिरोधी फ्लैंज जोड़, कंप्रेसर सिस्टम।

ऊर्जा: हाइड्रोलिक पावर यूनिट, भूतापीय पाइप।

6, विनिर्माण प्रक्रिया

1. फोर्जिंग और मोल्डिंग गर्म फोर्जिंग एएसटीएम ए105 बिलेट्स को लगभग नेट आकार में।

2गर्मी उपचार माइक्रोस्ट्रक्चर को परिष्कृत करने के लिए सामान्यीकरण (900-950°C) ।

3सीएनसी मशीनिंग कस्टम प्रोफाइल और बोल्ट छेद के लिए 5-अक्ष सीएनसी मिलिंग।

4सतह परिष्करण शॉट ब्लास्टिंग + विरोधी जंग कोटिंग्स (वैकल्पिक)

5गुणवत्ता नियंत्रण डाई पेनेट्रेंट (पीटी) / अल्ट्रासोनिक (यूटी) परीक्षण + 3 डी सीएमएम।
